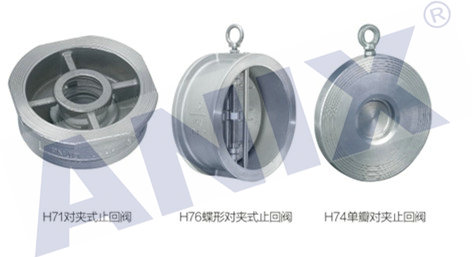

高性能H76蝶形止回閥
止回閥:不銹鋼、雙相鋼、碳鋼、鈦、鎳等材質 埃尼斯集團生產的對夾式止回閥具有結構短、體積小、質量輕的特點；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力??；動作靈敏，密封性能好；安裝方便，可在水平、垂直兩個方向的管路上安裝；閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉；因速閉作用，可防止介質倒流，消除水錘作用強。
下載文件
聯系我們
止回閥:不銹鋼、雙相鋼、碳鋼、鈦、鎳等材質 埃尼斯集團生產的對夾式止回閥具有結構短、體積小、質量輕的特點；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力??；動作靈敏，密封性能好；安裝方便，可在水平、垂直兩個方向的管路上安裝；閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉；因速閉作用，可防止介質倒流，消除水錘作用強。
材質：不銹鋼、雙相鋼、碳鋼、鈦、鎳等
設計制造標準 Design ＆Manufacture Standard
|
設計標準：ASME B16.34 連接標準：ASME B16.5試驗與檢驗：API 598 |
Design Standard：ASME B16.34 End Connections：ASME B16.5 Test and Inspection：API 598 |
性能規范 Specifications
|
公稱壓力：PN1.6,2.5,4.0,6.4MPa 強度試驗壓力：PT2.4,3.8,6.0,9.6MPa 高壓密封試驗壓力：1.8，2.8，4.4，7.1MPa 適用介質：H71/74/76H-（16-64)C 水、油品、氣 適用溫度：-29~150°C 適用介質：H71/74/76H-（16-64)P 硝酸類 H71/74/76H-（16-64)R 醋酸類 |
Nominal pressure:PN1.6,2.5,4.0,6.4MPa
Strength testing pressure:PT2.4,3.8,6.0,9.6MPa
Seat testing pressure(high pressure):1.8，2.8，4.4，7.1MPa Applicsble media:H71/74/76H-（16-64)C Water.Oil. Gas Applicsble temperature:-29~150°C Applicsble media:H71/74/76H-（16-64)P Nitric acid H71/74/76H-（16-64)R Acetic acid |
產品結構圖
