高性能三通高平臺球閥
法蘭球閥:不銹鋼、雙相鋼、碳鋼、鈦、鎳等材質 埃尼斯集團三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
下載文件
聯系我們
法蘭球閥:不銹鋼、雙相鋼、碳鋼、鈦、鎳等材質 埃尼斯集團三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
設計制造標準 Design ＆Manufacture Standard
|
設計依據：國標、美標 設計標準：GB/T 12237, ASME B16.34 結構長度: GB/T 12221, ASME B16.10 連接法蘭： GB/T 9113 JB 79, ASME B16.5 試驗與檢驗： GB/T 26480, API 598 |
Design Reference: GB, ASME |
性能規范 Specifications
|
公稱壓力：1.6Mpa，150lb 強度試驗：2.4,3.0 MPa 密度試驗：1.8,2.2MPa 氣密封試驗：0.6MPa 閥門主體材料：A105(C),F304(P),F304(PL),F316(R),F316L(RL) 適用介質： 水、蒸汽、油品、硝酸類，醋酸類 適用溫度：-29°C~150°C |
Nominal pressure:1.6Mpa，150lb Strength test:2.4,3.0 MPa Seal tese:1.8,2.2MPa Gas seal test:0.6MPa Valve body material:A105(C),F304(P),F304(PL),F316(R),F316L(RL) Suitable medium:water,steam,oil,products,nitric Suitable temperature:-29°C~150°C |

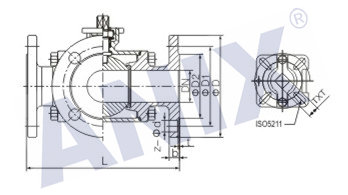

產品結構圖
